Este circuito muy fácil de montar y con muy pocos componentes nos puede servir para señalización, flash , intermitente, indicador para cámara o un simulador de luces de policía.
¿QUE ES UN RELE?
El relé es un componente electromagnético cuya función es conmutar circuitos, el equivalente en electricidad seria un conmutador si es de acción manual o un contactor que seria exactamente igual a un relé y que se utiliza para circuitos de mucha potencia como seria por ejemplo el manejo de motores.
Un relé básico tiene 4 pin , lo normal y lo más utilizado son de 5 en adelante. Al aplicar un voltaje bajo, en los terminales de la bobina abre y cierra los contactos denominados NA(normalmente abierto y NC(normalmente cerrado), es simplemente un conmutador. Hay que diferenciar sus dos circuitos independiente, el de la bobina que funciona con un voltaje muy pequeño normalmente de 5v, 12v, 24v…y que activara el secundario que pude controlar potencias más elevadas en este caso de 10 amperio y al ser independiente podremos conectarlos al voltaje que deseemos , estos relé se utilizan en electrónica y electricidad en aparatos pequeños y grandes desde un control remoto de un ventilador a un coche o una lavadora.
RELACION DE COMPONENTES
- Relé 12v
- condensador 1500uf 16v
- condensador 4700uf 16v
- resistencia 100 ohmios
- potenciómetro 2k2
- Bombillas normales o led 12V

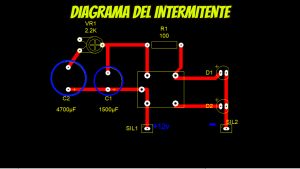

¿CÓMO FUNCIONA EL CIRCUITO?
Cuando se aplica voltaje al relé se carga el condensador C1 y al llegar al máximo voltaje de alimentación activa la bobina del relé y que se va descargando a través de la resistencia de 100 Ohmios, el valor de la resistencia es fundamental para conseguir la frecuencia de apagado y encendido, modificando por un valor inferior la descarga es mucha mas rapida con lo cual influye en la frecuencia de los led.
El C2 es de mas capacidad que el C1 y al conectarlo en paralelo se suman las capacidades con lo cual va a influir en la frecuencia de encendido que a través del potenciómetro podremos ajustar esta descarga y que también va a influir en su salida.
CONCLUSION, cambiando el valor de la resistencia, del los condensadores o del potenciómetro vamos a variar la frecuencia de la salida del relé.
VIDEO DEMO
