En esta nueva publicación vamos a utilizar el LM317 para construir una fuente de alimentación regulable usando 6 componentes electrónicos.
Esta fuente ajustable nos va a proporcionar un rango de voltaje que varia dependiendo de dos conceptos importantes, el potenciómetro y el voltaje de entrada que le suministraremos al regulador.
El Lm es un regulador que funciona con CC y en positivo, es un dispositivo muy versátil, económico y capaz de suministrar un voltaje entre 1.25 a 40 voltios y 1.5 Amperios.
Su construcción es muy fácil para todos aquellos que quieras construir una fuente variable fiable y a bajo coste.

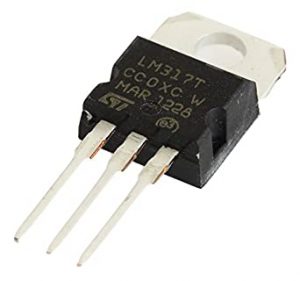

Conceptos importante sobre el LM317
Por lo general el LM puede suministrar un voltaje dentro 1.2v a 40 voltios con una corriente máxima de 1.5Amprios, con tres terminales y un encapsulado metálico para su refrigeración.
Patilla 1 Ajustable ADJ
Patilla 2 voltaje de salida OUT
Patilla 3 voltaje de entrada IN
Introducción

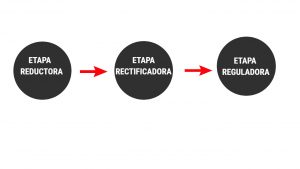

Para este proyecto necesitaremos diferenciar 3 etapas fundamentales:
Etapa reductora, reduciremos el voltaje de 230v/120v a 24voltios o a la tensión que queremos regular.
Etapa rectificadora, compuesta por un puente rectificador y un condensador electrolítico.
Etapa reguladora, este circuito será fundamental para poder tener un rango de voltaje apto para nuestro trabajo

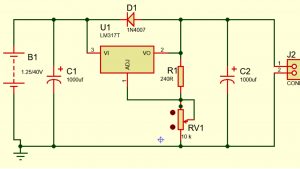

Diagrama
¿Cómo diseñar una fuente regulada?
Para el diseño de esta fuente usaremos una pcb perforada, de esta forma lo podremos realizar fácilmente y estará al alcance de cualquiera que quiera realizar su montaje.

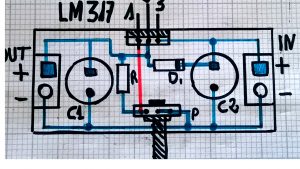

1ºDibujamos el circuito en un papel de los componentes y sus pistas.

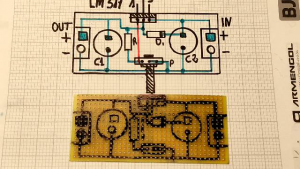

2º Dibujaremos en la PCB todos los componentes y su conexionado , de esta forma nos facilitara la conexión de sus componentes tal como os muestro en la figura.

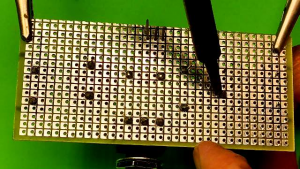

3º Una vez hemos colocado todos los componentes los soldamos.

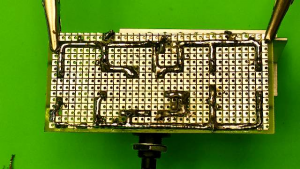

4ºSoldaremos las pistas de las conexiones siguiendo el diagrama.

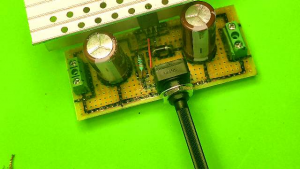

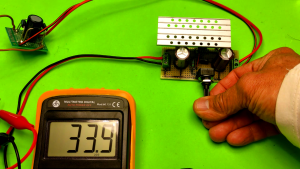

5ºEl resultado final
VIDEO DEMO
