MONTAJE INTERMITENTE SONORO
Este circuito de intermitente acústico es muy fácil de montar con solo 4 elemento está a nuestro alcance su construcción. Se alimenta entre 3 voltios a 24v muy apto para todo tipo de vehículo, este zumbador o buzzer es un componente electrónico que nos va a permitir que NO se nos olvide el intermitente puesto, este olvido suele traer accidentes ya que mostramos a los demás de una maniobra que vamos a efectuar y que no se va a realizar.
Accidentes sobre todo en rotonda o cruces suelen ser los mas frecuente y es muy importante que la maniobra que vayamos a realizar sea la correcta y no darle una mala indicación debido al olvido del intermitente. Este circuito irá conectado a los 2 intermitentes(Izquierdo y Derecho), cada secuencia de funcionamiento del intermitente activara el circuito emitiendo un BIP intermitente.
Este circuito lo compone un conector o ficha de conexión eléctrica, 2 diodos 1N4007 , 1 buzzer y una placa PCB perforada.
CARACTERISTICAS
Zumbador Electrónico. Tamaño del cuerpo: 30 x 15 mm (D * H); Longitud del cable: 10 cm
12V DC; Voltaje de funcionamiento: 3-24 V
Hecho de material ABS de alta calidad,
Tipo de sonido, sonido continuo

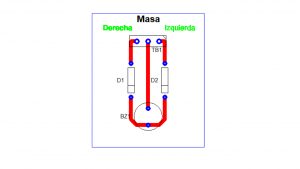

DIAGRAMA

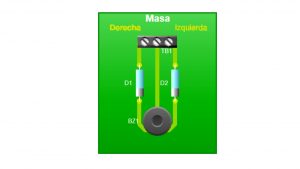

DIAGRAMA 2
FUNCIONAMIENTO
En el conector de TRES entrada, los extremos van conectado al positivo de cada intermitente (+ intermitente derecho) (+ intermitente izquierdo) y el central es para la masa, los diodo evitara la corriente de retorno, cada vez que el intermitente funcione el positivo activara el buzzer.
VIDEO DEMO
https://www.youtube.com/c/MiguelBautistaRojas/videos
