MOSFET Irfz44
El IRFZ44 es un MOSFET de canal N ampliamente utilizado en aplicaciones de conmutación y control de potencia. Soporta hasta 55V y maneja corrientes de hasta 49A, lo que lo hace adecuado para fuentes de alimentación conmutadas, control de motores y sistemas de energía. Tiene una baja resistencia Rds(on) de 17.5 mΩ, lo que reduce las pérdidas de potencia, y está encapsulado en un formato TO-220 para facilitar la disipación de calor. Su voltaje de compuerta (Vgs) recomendado es de 10V para una conmutación eficiente. Es ideal para aplicaciones de alta corriente y conmutación rápida.
El MOSFET IRFZ44 es un transistor de efecto de campo (FET) de tipo canal N, ampliamente utilizado en aplicaciones electrónicas de conmutación y amplificación de potencia debido a su alta capacidad de manejo de corriente y voltaje. A continuación, se describe de manera detallada sus características, funcionamiento y aplicaciones:
Aplicaciones Típicas:
- Convertidores de potencia: El IRFZ44 es comúnmente utilizado en fuentes de alimentación conmutadas (SMPS), convertidores de CC a CC, inversores y reguladores de voltaje.
- Control de motores: Se usa para conmutar cargas inductivas como motores de corriente continua en aplicaciones de control de velocidad y dirección.
- Circuitos de conmutación: Es ideal para aplicaciones de conmutación rápida y eficiente, ya que los MOSFET son conocidos por su alta velocidad de conmutación.
- Sistemas de energía solar y baterías: Gracias a su capacidad para manejar altas corrientes y voltajes moderados, es útil en controladores de carga de baterías y sistemas de energía solar.
Ventajas del IRFZ44:
- Baja resistencia Rds(on): Esto reduce significativamente la pérdida de potencia durante la conducción, lo que lo hace eficiente en aplicaciones de alta corriente.
- Alta velocidad de conmutación: Su capacidad para cambiar rápidamente entre estado ON y OFF lo hace ideal para aplicaciones de conmutación en alta frecuencia.
- Alta capacidad de corriente: Puede manejar corrientes muy altas (hasta 49A), lo que lo hace ideal para cargas pesadas y aplicaciones de potencia.
- Fácil de controlar: Requiere poca corriente en la compuerta debido a su aislamiento MOS, lo que permite que se controle fácilmente con microcontroladores o circuitos lógicos de bajo consumo.
Limitaciones:
- Sensibilidad a la carga estática: Los MOSFET en general son muy sensibles a la descarga electrostática (ESD), por lo que se deben manejar con precaución para evitar daños.
- Requiere un buen diseño de disipación de calor: Aunque puede manejar altas corrientes, es crucial tener un sistema de enfriamiento adecuado (como disipadores de calor) para evitar el sobrecalentamiento, especialmente en aplicaciones de potencia continua.
Ejemplos de Uso:
- Puentes H para motores: En aplicaciones de control de motores, el IRFZ44 puede ser usado en configuraciones de puente H, lo que permite el control de la dirección y la velocidad del motor.
- Control PWM (Modulación por Ancho de Pulso): En aplicaciones donde se requiere un control eficiente de la potencia entregada, el IRFZ44 se usa comúnmente en esquemas de modulación por ancho de pulso, como en controladores de LEDs y motores.
Resumen de Características:
- Voltaje máximo: 55V
- Corriente máxima: 49A
- Resistencia ON (Rds(on)): 17.5 mΩ
- Disipación de potencia: 94W
- Encapsulado: TO-220
En resumen, el IRFZ44 es un MOSFET robusto, ideal para aplicaciones de conmutación de alta corriente y voltaje moderado, con un bajo costo y una amplia disponibilidad.

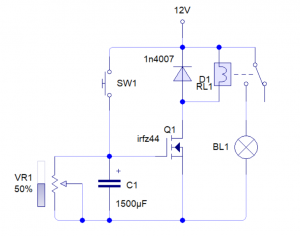

DIAGRAMA DEL CIRCUITO
FUNCIONAMIENTO DEL CIRCUITO
El circuito tiene un voltaje de 12v que pasa atreves de la bobina y llega asta el terminal de mosfet, cuando pulsamos el pulsador SW1 se carga el C1 y activa el mosfet activando el relé y encendiendo la lampara led, el condensador se ira descargando atreves del potenciómetro, cuando el C1 baja el voltaje el mosfet deja de conducir y por consiguiente el relé se desconecta, con el potenciómetro ajustaremos el tiempo de descarga del condensador
Materiales
Irfz44
Relé 12v
condensador 1500uf/15v
Potenciómetro 10k
1N4007
Pulsador
